Vloerverwarming inbouwen in een TEC Tour 520:

Voor een gezin met een TEC Tour mocht ik vloerverwarming inbouwen. Deze caravan heeft een indeling waardoor er drie stukken folie nodig waren en met elkaar verbonden moesten worden. Samen met de eigenaar heb ik doorgesproken hoe de inbouw uitgevoerd zou worden, waar de bekabeling langs zou gaan lopen en wat de gewenste en beste plaats voor de thermostaat moest zijn.

De caravan was nog niet voorzien van een aardlekschakelaar. Deze schakelaar moest er dan ook bij gezet worden in de ‘meterkast’ van de caravan. Afgesproken is daarbij dat de hoofdschakelaar voor de vloerverwarming hiernaast geplaatst zou worden, netjes weggewerkt in de hangkast.

Na het inmeten van de caravan heb ik eerst alle benodigde materialen besteld, zodat de inbouw vlot kon verlopen:

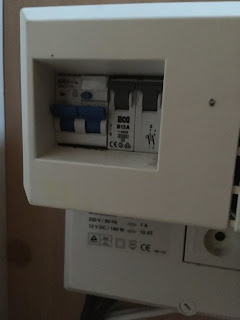

Als eerste is de aardlekschakelaar ingebouwd, naast de zekeringautomaat.

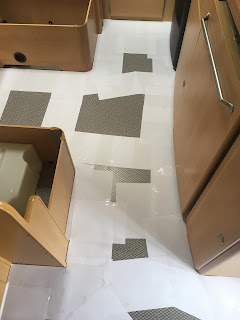

Nadat de vloer volledig schoon gemaakt is, maak ik eerst een ‘mal’ van de vloer met A4-papier.

Door de mal op de vloerplaten te leggen en over te tekenen, kunnen de platen in 1x op maat gezaagd worden. De platen zijn dan vrijwel direct passend neer te leggen in de caravan.

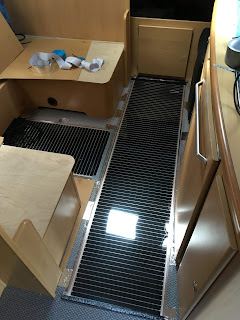

Na de vloerplaten passend te hebben gemaakt, worden deze eerst weer weggehaald om de verwarmingsfolie uit te leggen. De folie wordt met zeer dunne tape vastgemaakt aan de originele vloer. De bekabeling wordt direct naar de bankkast of ruimte onder het bed geleidt.

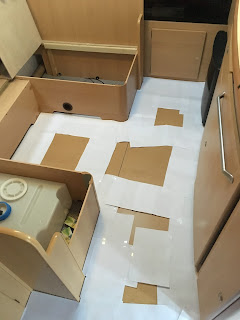

Vervolgens wordt de op maat gemaakte vloer over de folie heen gelegd. Hierbij wordt er voor gezorgd dat de vloerplaten ruimte hebben om te ‘werken’. Met tape worden de losse platen aan elkaar vastgemaakt zodat ze niet gaan schuiven.
De bekabeling wordt langs de randen netjes weggewerkt, zodat deze niet in de weg ligt of beschadigd kan raken door bagage in deze ruimtes.

De thermostaat wordt op de afgesproken plaats opgehangen en de bekabeling wordt netjes weggewerkt zoals besproken bij het inmeten van de caravan.

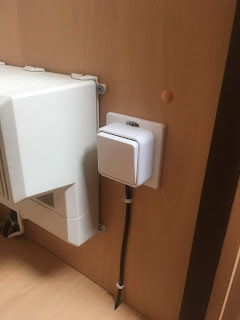

De hoofdschakelaar voor de vloerverwarming wordt op de afgesproken plaats gemonteerd. Na alle aansluitingen gecontroleerd te hebben, wordt de vloerverwarming voor het eerst aangezet en de thermostaat ingesteld.

Terwijl de vloer opwarmt, wordt de eerder gemaakte mal opnieuw neergelegd en aangepast om het door de eigenaar uitgezochte vinyl op maat te maken.

De mal wordt over de strook vinyl gelegd en hieraan tijdelijk vastgemaakt, zodat het vinyl op maat uitgesneden kan worden.

Het resultaat na het op maat uitsnijden van het vinyl.

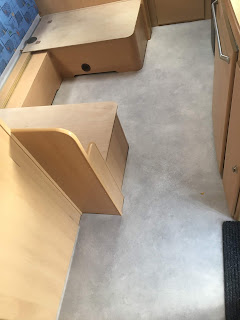

Het uiteindelijke resultaat wanneer het vinyl in de caravan wordt neergelegd, en de kleinere details verder worden uitgesneden zodat een goed passende en net afgewerkte vorm ontstaat.

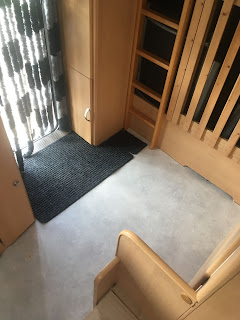

Voor de ingang wordt een inloopmat op maat gemaakt om aan te geven tot waar de vloerverwarming loopt.
De totale opbouwhoogte van de vloerverwarming (folie+vloerplaten+vinyl) is +/- 5 millimeter. Het stroomverbruik van een ingeschakelde en opwarmende vloerverwarming is in deze caravan +/- 350 Watt (160 Watt per m2, omgerekend ongeveer 1,5 A).  Door de thermostaat staat de vloerverwarming niet constant aan, maar alleen wanneer er warmte gevraagd wordt. De gewichtstoename is nagenoeg verwaarloosbaar.
